零基础数字万用表使用完整教程｜新手保姆级入门指南

很多人使用万用表时，仅会简单测量电压，面对电阻、电容、电流、二极管等功能却不敢操作，要么担心烧表，要么害怕触电。本文为零基础用户整理了一份全面的万用表使用指南，从面板认知、档位接线、实操步骤到安全避坑，一次性讲透核心要点，无论你是家装电工、维修师傅，电子爱好者还是普通家庭用户，照着操作基本不会踩雷，轻松解锁万用表全功能。

一、先认表：3分钟看懂面板与插孔（基础必学）

市面上绝大多数数字万用表的面板布局、核心功能基本一致，本文以维希特VC890C为例详细讲解，掌握这一款的操作逻辑，其他类型的万用表都可轻松上手。

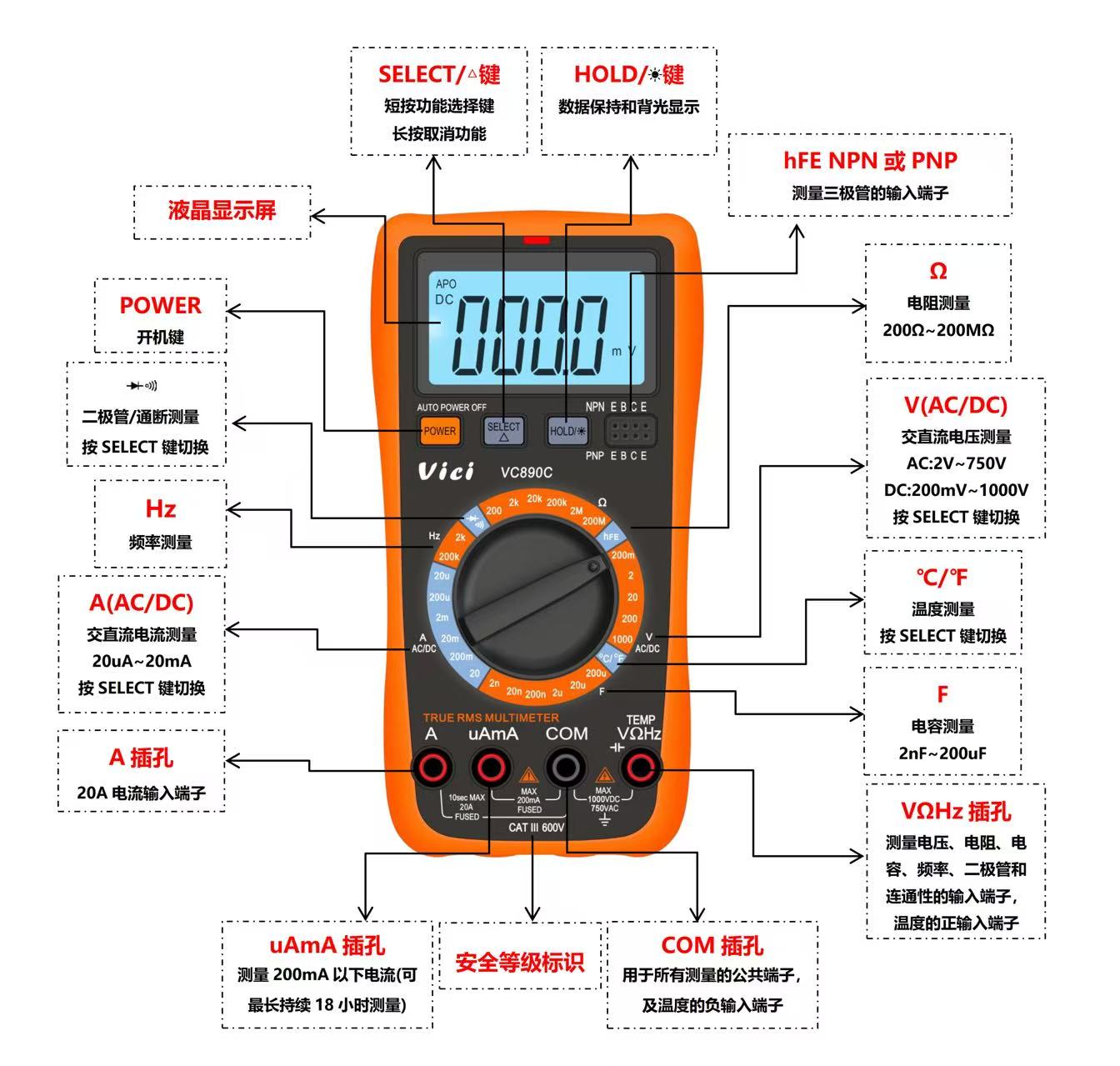

下图为维希VC890C数字万用表面板实拍，标注核心插孔、旋钮档位及常用按键，清晰区分各功能区域，新手可对照图片快速识别，避免插错插孔、调错档位。

1. 四个核心插孔（插错易烧表，重点牢记）

✅ 记忆口诀：黑笔永远插COM，红笔跟着功能走（测什么功能，红笔就插对应插孔）。

2. 旋钮档位速记（一眼分清功能，不混淆）

• AC/DC V：用于测量交流电压、直流电压（最常用档位）

• Ω：用于测量电阻阻值、线路通断、电子元件好坏

• 二极管图标：用于测量二极管好坏，同时具备通断蜂鸣功能

• C / F：用于测量电容容量（滤波电容、电解电容、贴片电容均可测）

• Hz：用于测量频率（方波、PWM、时钟信号、变频器频率等）

• hFE：用于测量三极管放大倍数（NPN、PNP型三极管均适用）

• ℃ / ℉：用于测量温度（需搭配K型热电偶使用）

• AC/DC A：用于测量交流电流、直流电流（区分小电流、大电流插孔）

3. 常用按键功能（简单好记，不用死记硬背）

• POWER：长按2秒开关机，设备闲置15分钟自动休眠，节能省电

• SELECT：切换功能模式，可切换交直流、℃/℉单位、二极管与通断蜂鸣

• HOLD：按下锁定当前测量数据；长按开启背光（持续30秒，方便昏暗环境操作）

• REL：长按实现清零功能，可用于测量相对值，提升测量精度

二、最常用9大功能：一步一式实操教程（新手直接照做）

以下实操步骤均以维希VC890C为例，接线、操作逻辑适用于绝大多数数字万用表，每个步骤标注清晰，搭配安全提醒，避免操作失误。

1. 直流/交流电压测量（DCV / ACV）—— 最常用功能

用途：测量电池电压、家用插座电压、电源适配器输出电压、充电器电压等日常场景。

接线方法：黑表笔插入COM插孔，红表笔插入VΩHz插孔。

操作步骤：

1）将旋钮转到AC/DC V档位（根据测量需求选择，测电池选DCV，测插座选ACV）；

2）按下SELECT按键，切换至对应的直流（DC）或交流（AC）模式；

3）将两支表笔并联在被测物体的两点（如电池正负极、插座两孔）；

4）读取显示屏上的数值，即为被测电压值。

⚠️ 安全提醒：测量电压时，最大量程不超过1000V DC / 750V AC；测量高压（如家用220V插座）时，手严禁触碰表笔金属部分，防止触电。

2. 直流/交流电流测量（DCA / ACA）—— 注意串联，避免烧表

用途：测量设备功耗、手机充电电流、线路工作电流等场景。

接线方法：黑表笔插入COM插孔；测量小电流（≤200mA）时，红表笔插入uA/mA插孔；测量大电流（＞200mA、≤20A）时，红表笔插入A插孔。

操作步骤：

1）将旋钮转到AC/DC A档位；

2）按下SELECT按键，切换至直流（DC）或交流（AC）电流模式；

3）将被测电路断开，把两支表笔串联进断开的电路中（❗ 重点：绝不能并联，否则会瞬间烧表）；

4）接通电路，读取显示屏上的数值，即为被测电流值。

⚠️ 限制要求：200mA档位可长时间测量；20A档位每次测量时间不超过15秒，测量完成后立即拔出红表笔，避免烧断保险丝。

3. 电阻测量（Ω）—— 查通断、测元件好坏

用途：测量电阻阻值、检测线路通断、判断电阻元件是否损坏。

接线方法：黑表笔插入COM插孔，红表笔插入VΩHz插孔。

操作步骤：

1）将旋钮转到Ω档位（根据电阻预估阻值选择合适量程，不确定可先选大量程）；

2）将两支表笔分别接触电阻的两端（无需区分正负极）；

3）读取显示屏上的数值，即为电阻阻值。

⚠️ 注意事项：在线测量电阻时，必须先切断被测电路的电源，同时对电路中的电容进行放电，避免带电测量损坏万用表或影响测量精度；测量阻值＞1MΩ的电阻时，读数会较慢，属于正常现象；显示屏显示“OL”，表示超量程或被测线路/元件断路。

4. 电容测量（F）—— 严禁带电操作

用途：测量滤波电容、电解电容、贴片电容等各类电容的容量，判断电容是否失效。

接线方法：黑表笔插入COM插孔，红表笔插入VΩHz插孔。

操作步骤：

1）将旋钮转到F档位；

2）按下REL按键进行清零，确保测量精度；

3）将电容完全放电（避免电容残留电压损坏万用表）；

4）将两支表笔分别接触电容的正负极（电解电容需区分正负极，其他电容无需区分）；

5）读取显示屏上的数值，即为电容容量。

⚠️ 严禁提醒：带电测量电容，必定会烧毁万用表，测量前务必确认电容完全放电。

5. 二极管 & 通断蜂鸣—— 快速查故障

用途：测量二极管好坏、快速检测线路短路/通断（如电线、电路板线路）。

接线方法：黑表笔插入COM插孔，红表笔插入VΩHz插孔。

操作步骤：

1）将旋钮转到二极管图标档位；

2）按下SELECT按键，切换至二极管测量或通断蜂鸣模式；

3）测量二极管：将表笔接触二极管两端（红表笔接二极管正极，黑表笔接负极）；

4）测量线路通断：将表笔分别接触线路的两端。

判断标准：测量二极管时，正向导通电压约为0.5–0.7V，反向测量显示“OL”（表示截止，二极管正常）；测量线路通断时，若线路电阻＜50Ω，万用表会发出蜂鸣长响，表示线路导通，反之则断路。

⚠️ 严禁提醒：此档位禁止输入任何电压，否则会损坏万用表。

6. 温度测量（℃/℉）—— 搭配热电偶使用

用途：测量散热器温度、电机温度、电烙铁温度、电路板温度等场景。

操作步骤：

1）将旋钮转到℃/℉档位；

2）将K型热电偶的正极插入VΩHz插孔，负极插入COM插孔；

3）将热电偶的测温端接触被测物体表面；

4）按下SELECT按键，切换温度单位（℃为摄氏度，℉为华氏度），读取数值即可。

⚠️ 严禁提醒：此档位禁止输入任何电压，避免损坏万用表和热电偶。

7. 频率测量（Hz）—— 专业场景适用

用途：测量方波、PWM信号、时钟信号、变频器频率等专业场景，适合电子爱好者、维修师傅使用。

接线方法：黑表笔插入COM插孔，红表笔插入VΩHz插孔。

操作步骤：将旋钮转到Hz档位，将红表笔接触被测信号端，黑表笔接地，读取显示屏上的频率数值即可。

💡 小技巧：测量弱信号时，建议使用屏蔽线，减少干扰，提升测量精度；该档位量程一般为2kHz / 200kHz，可根据信号频率选择合适量程。

8. 三极管hFE测量—— 快速判断三极管性能

用途：测量NPN型、PNP型三极管的放大倍数，判断三极管性能好坏。

操作步骤：将旋钮转到hFE档位，将三极管的三个管脚（发射极e、基极b、集电极c）对应插入万用表面板上的hFE插孔（区分NPN和PNP，对应插入即可），显示屏上的数值即为三极管的放大倍数。

补充说明：测量条件为Ib≈15μA，Vce≈1.2V，测量结果仅作参考，用于快速筛选三极管好坏。

三、安全红线：这6件事绝对不能做（必看，避免烧表触电）

• ❌ 电流档严禁并联测量电压 → 瞬间烧断保险丝，严重时会炸表，甚至引发触电危险；

• ❌ 电阻、二极管、电容、温度档位，禁止输入任何电压 → 会直接损坏万用表内部元件；

• ❌ 测量高压（＞250V，如家用220V插座）时，手严禁触碰表笔金属部分 → 防止高压触电；

• ❌ 测量大电流（使用20A档位）时，单次测量时间不超过15秒 → 避免烧断保险丝、损坏万用表；

• ❌ 在线测量电阻、电容等元件时，必须先切断电路电源，同时对电容进行放电 → 避免带电操作损坏设备和万用表；

• ❌ 当显示屏上的电池符号亮起时，立即更换电池 → 避免电池亏电导致测量读数不准，甚至损坏万用表。

四、常见故障一秒排查（新手不用慌，快速解决问题）

五、万用表保养与寿命延长技巧（日常维护很简单）

• 日常使用时，注意防水、防尘、防摔，避免万用表受到剧烈撞击或进水；

• 清洁万用表面板时，使用湿布轻轻擦拭，严禁使用酒精、研磨剂等腐蚀性液体，防止损坏面板；

• 更换保险丝、电池时，必须使用与原规格一致的产品，避免规格不符损坏内部电路；

• 长期不使用万用表时，务必取出内部电池，防止电池漏液腐蚀内部元件，影响使用寿命。

六、总结

黑笔固定插COM，红笔看功能切换；测压并联测流串，电阻电容先断电；高压不摸金属端，大电流别超十五秒；二极管档不接电，温度档位禁电压。

补充说明

本文适用于绝大多数数字万用表（如维希特VC890C、VC746、VC1508系列等），不同型号的万用表在面板细节、量程范围上可能略有差异，但核心操作逻辑、安全规范完全一致。如果在使用过程中遇到特殊问题，可参考对应型号的万用表说明书，或留言咨询。

以上文章源自维希特科技。
